釤鈷永磁材料是稀土永磁體的一種，由稀土元素釤、鈷和其它元素配比后制成的永磁體，具有高磁能積和極低的溫度系數(shù)，最高工作溫度可達(dá)350℃。與釹鐵硼相比釤鈷永磁體更適合在高溫環(huán)境下工作，它在180℃以上時(shí)仍能保持很好的溫度穩(wěn)定性和化學(xué)穩(wěn)定性，同時(shí)它具有很強(qiáng)的抗腐蝕和抗氧化性，被廣泛應(yīng)用在航空航天、國(guó)防軍工、微波器件、通訊、醫(yī)療設(shè)備、各種磁性傳動(dòng)裝置、傳感器、磁處理器、電機(jī)、磁力起重機(jī)等。

研發(fā)歷史

1968年，Buschow制備出了(BH)max高達(dá)147.3KJ/m3 (18.5MGOe)的SmCo5磁體，創(chuàng)造出了當(dāng)時(shí)的奇跡，宣布了第一代稀土永磁材料SmCo5 的誕生。SmCo5燒結(jié)磁體的磁能積一般在16~28MGOe之間。到1972年后，(BH)max高達(dá)240KJ/m3 (30MGOe)的第二代稀土永磁合金RE2Co17型化合物在日本問(wèn)世。

生產(chǎn)工藝

釤鈷永磁材料的主要制造方法有燒結(jié)和粘結(jié)兩種。

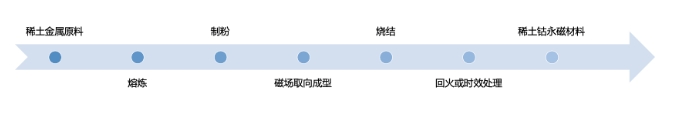

粉末冶金法（燒結(jié)法）是高性能稀土鈷永磁材料的主要制造方法，其典型工藝流程如下圖。

粘結(jié)法是以稀土鈷永磁粉末為原料與粘接劑（通常為有機(jī)粘接劑）混合，經(jīng)過(guò)壓制、擠出或注射成型，然后固化處理的制造工藝，可直接得到復(fù)雜形狀的永磁元件。

產(chǎn)品牌號(hào)及性能

以燒結(jié)釤鈷為例，不同牌號(hào)產(chǎn)品具有不同的磁性能。下表是常見(jiàn)的釤鈷性能牌號(hào)表，不同廠家在牌號(hào)命名上可能略有差異，同時(shí)各牌號(hào)產(chǎn)品性能也存在一定的差異（尤其是性能下限），采購(gòu)人員需關(guān)注每個(gè)廠家的產(chǎn)品牌號(hào)表中性能的差異。

數(shù)字代表該牌號(hào)典型的最大磁能積（kOe）

數(shù)字后面的字母，H代表高內(nèi)稟矯頑力，M代表低矯頑力

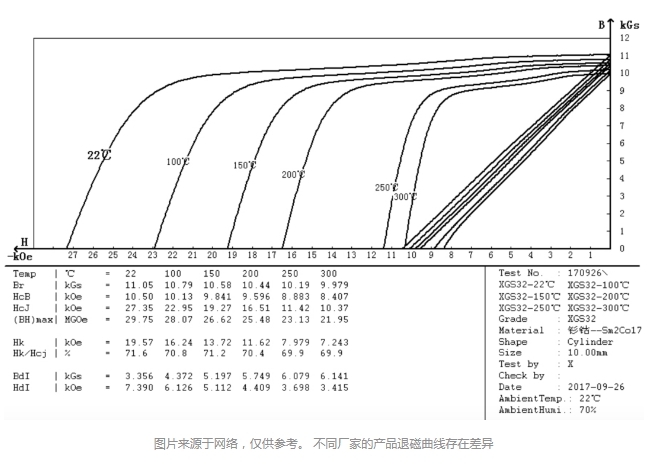

燒結(jié)釤鈷的退磁曲線（以XGS32為例）：
